데이터 통신 - (1) 데이터 통신과 네트워크

- 데이터 통신

- 데이터 : 데이터를 만들어 사용하는 사용자 간에 합의된 형태로 표현된 정보이다.

- 데이터 통신 : 전선과 같은 통신 매체를 통하여 두 장치간에 데이터를 교환하는 것이다.

- 데이터 통신 시스템은 위 4개의 기본 특성을 갖는다.

파형난조의 경우, 패킷 도착 시간이 안 맞거나 다른 데이터가 들어왔을 때

오류가 발생하여 제대로된 통신을 할 수 없다.





- 데이터 통신 구성 요소

1. 메시지

- 통신의 대상이 되는 정보(데이터)

2. 송신자

- 데이터 메시지를 보내는 장치

3. 수신자

- 메시지를 받는 장치

4. 전송매체

- 송신자에서 수신자까지 이동하는 물리적인 경로

(광케이블, 레이저, 무선파, 꼬임쌍선, 동축선 등)

5. 프로토콜

- 데이터 통신을 통제하는 규칙들의 집합





- 데이터 전송 방향

1. 단방향 방식

- 한쪽 방향으로만 통신이 가능하다.

2. 반이중 방식

- 송신과 수신이 가능하지만, 동시에는 할 수 없다.

​

3. 전이중 방식

- 동시에 송신과 수신이 가능하다.

- ​네트워크

- 네트워크 : 통신이 가능한 서로 연결된 장치의 모임이다.

+ 장치(호스트) : 컴퓨터, 휴대폰, 프린터 등

장치(연결장치) : 라우터, 교환기, 모뎀 등

​

- 네트워크 평가기준

​

- 연결 유형

1. 점-대-점

채널의 전체 용량은 두 기기나 전송을 위해서 사용한다.

2. 다중점

3개 이상의 특정 기기가 하나의 링크를 공유하는 방식이다.

채널의 용량을 공간적으로 또는 시간적으로 공유한다.

(공간적 : 동시에 공간 공유, 시간적 : 디지털 신호, 동시에 x)

- 물리적 접속형태(topology)

- 물리적 혹은 논리적인 네트워크 배치방식을 말한다.

​

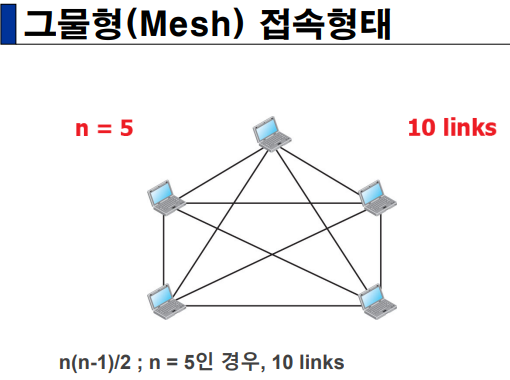

1. 그물형 접속형태(Mesh)

- n개의 장치를 연결하기 위해 n(n-1)/2개의 채널이 요구된다.

- n-1개의 입출력 포트가 존재한다.

• 장점 : 원활한 자료 전송, 높은 안전성, 보안, 결함 식별 분리 용이
• 단점 : 많은 케이블의 양과 포트 수, 설치와 재구성이 어려움

​

2. 성형 접속형태(star)

- 허브라는 중앙제어장치와 전용 점-대-점 링크 구성

- 각 장치간 직접적인 통신이 불가능하다.

- 1개의 채널당 1개의 I/O포트가 요구된다.

• 장점 : 그물형 접속형태보다 적은 비용, 설치와 재구성 용이
• 단점 : 허브가 고장나면 전체 시스템이 고장난다.

​

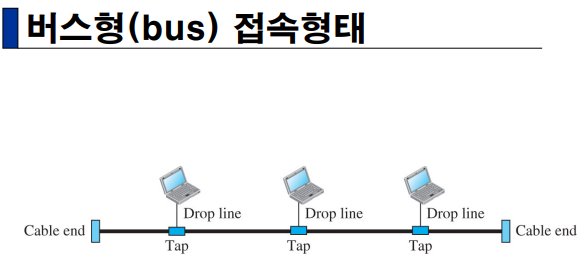

3. 버스형 접속형태(bus)

- 탭과 유도선에 의해 버스처럼 연결된 형태

• 장점 : 설치가 쉽다, 가장 적은 양의 케이블 사용
• 단점 : 재구성이나 결함 분리의 어려움, 중추 케이블 결함시 다수 장치에 영향

​

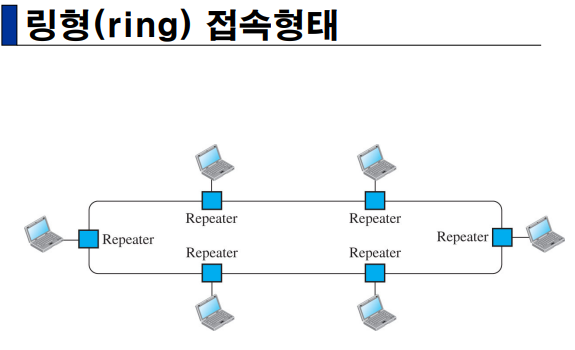

4. 링형 접속형태(ring)

- 양쪽에 위치한 장치와 전용 점-대-점 회선을 구성

- 중계기를 이용하여 다른 지점으로 신호를 넘김

• 장점 : 설치와 재구성 용이, 신호의 순환, 경보 사용
• 단점 : 단방향의 경우 링 결함 시 전체 네트워크 마비

​

+ 하이브리드 접속형태

- 많은 경우 여러 개의 토폴로지를 혼합하여 사용한다.







- 네트워크 유형

1. 근거리 통신망(LAN)

- 개인소유 또는 단일 사무실, 건물 혹은 학교 등에 있는 장치들을

서로 연결하여 자원 공유를 목적으로 설계한 것이다.

- 버스형, 링형, 성형을 사용한다.

​

2. 광역 통신망(WAN)

- 국가, 대륙 또는 전세계를 포괄하는 광대역 영역에

데이터, 음성 등의 장거리 전송 제공

- 거리 제한이 없으며, 통신회사가 임대를 목적으로 만들어 사용한다.

​

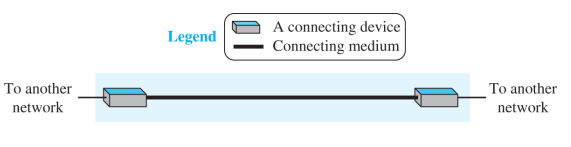

• 점-대-점 WAN

• 교환형 WAN

- 두 개 이상의 네트워크가 서로 연결되어 있으면 "internet"이라 한다.

​

- 인터넷(Internet)

수 천 개의 상호 연결되어 있는 네트워크로 이루어져있다.

- 백본 : 통신사의 소유, 대등점이라는 교환 시스템에 의해 연결

- 제공자 네트워크 : 요금을 지불하고 백본 이용

- 소비자 네트워크 : 인터넷에서 제공되는 서비스 이용



+ 백본과 제공자 네트워크는 인턴넷 서비스 제공자(ISP)라고 한다.

+ 인터넷 접속 방법
