데이터 통신 - (7) 전화망, 케이블망

- 전화망

POTS : 음성을 전송하는 아날로그 신호를 사용하는 아날로그 시스템

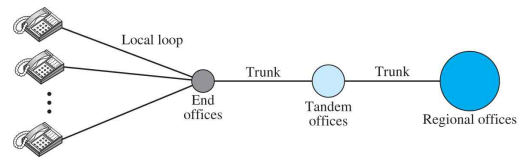

Local LOOP : 가입자 전화와 가까운 end office 또는 regional office을 연결하는 꼬임쌍선 케이블

Trunk : 전화국들 사이의 통신을 담당하는 전송매체

교환국 : 교환기를 사용하여 여러 개의 가입자 회선 또는 간선을 연결하여 가입자들 사이를 연결

​

- LATA

지역 접근 전송 구역

LATA내 서비스 : 공중 통신사업자(LEC)

LATA간 서비스 : 장거리 교환 통신사업자(IXC)

​

- POP(상호 접속점)

POP를 통해 통신사업들 간에 연결을 한다.

​

​

- 신호방식

1. 대역 내 신호방식 : 통화 연결과 실제 통화가 동일한 회선(4kHZ 음성채널)

2. 대역 외 신호방식 : 음성 채널의 일부를 할애하여 통화 연결에 사용

​

데이터 전송은 한 네트워크에 하고 통화 연결은 다른 네트워크에서 하도록 분리되어 있다.

​

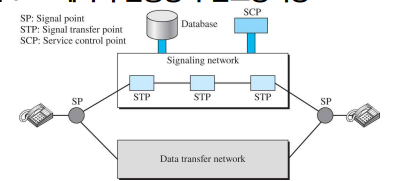

- 신호방식망

OSI 모델이나 인터넷 모델과 유사한 구조로 되어있는 패킷 교환망

신호점(SP), 연결 전송 포트(STP), 서비스 제어점(SCP)를 포함한다.

​

- 신호방식 시스템 7

물리층 : MTP 1

데이터 링크층 : MTP 2

네트워크층 : MTP 3

전송층 : SCCP(신호방식 연결 제어점)

상위 계층 : TUP, TCAP, ISUP

​

- 전화망에서 제공되는 서비스

1. 아날로그 서비스

아날로그 교환 서비스, 아날로그 전용회선 서비스

​

2. 디지털 서비스

교환식/56, 디지털 데이터 서비스

​

- 전화 서비스

전화선의 대역폭 : 3000Hz

데이터 통신을 위한 대역폭 : 2400Hz

​

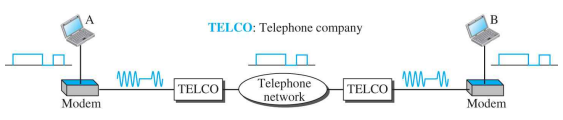

모뎀 : 변조기 + 복조기

컴퓨터가 모뎀의 변조기로 디지털 신호를 보내면 데이터는 전화선을 따라 아날로그 신호로 전송

모뎀은 아날로그 신호를 받아 복조기를 통해 복조하고 컴퓨터에게 보낸다.

​

업로딩 : sampling으로 인해 33.6kbps로 제한

다운로딩 : 56kbps 가능

​

- 디지털 가입자 회선(DSL)

기존의 가입자 회선 상에서 고속 디지털 통신을 지원한다.

(ADSL, VDSL, HDSL, SDSL을 합쳐 xDSL이라고 한다.)



- 케이블망

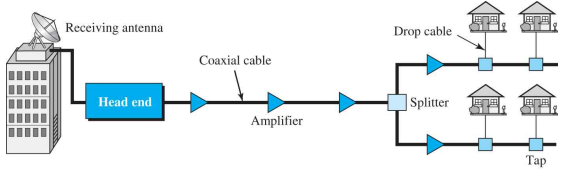

- CATV

공통 안테나 TV - 단방향이다.

head end라 불리는 케이블 TV 사무실에서 방송국으로부터

영상 신호를 수신하여 동축 케이블로 신호를 보낸다.

​

- HFC

2세대 케이블망 -> 양방향이다.

광섬유 동축 혼합망 : 광섬유와 동축 케이블을 사용

​

- 데이터 전송을 위한 케이블 TV

업스트림 데이터 : 가입자->인터넷, 5~42MHz이며 6MHz 채널로 나뉜다.

동영상 대역 : 54~550MHz며 TV 채널 하나당 6MHz씩 80개 이상의 채널을 전달할 수 있다.

다운스트림 데이터 : 인터넷->가입자, 550~750MHz이며 6MHz 채널로 나뉜다.

+시분할을 통해 많은 가입자들에게 채널을 공유한다.

​

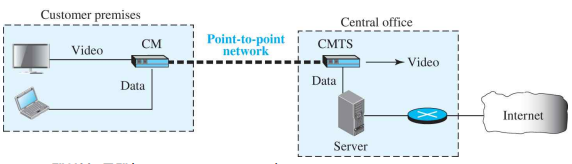

- 케이블 모뎀 전송 시스템(CMTS)

CM : 케이블 모델, 각 가입자 가정에 설치된다.

CMTS는 케이블 회사 내에 설치된다.

인터넷에서 데이터를 받아서 가입자에게 데이터를 보낸다.

CMTS 또한 가입자로부터 데이터를 받아서 인터넷으로 보낸다.
