데이터통신 - (9) 연결장치와 VLAN

- 연결장치

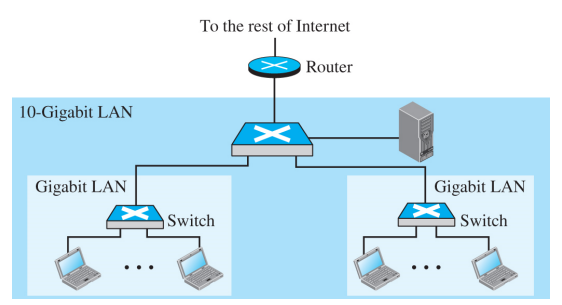

네트워크를 만드는 장치

호스트를 연결하거나 인터넷을 구성하기 위해 네트워크를 서로 연결한다.

연결 장치는 인터넷 모델의 서로 다른 계층에서 동작하며

계층에 따라 다르다.

​

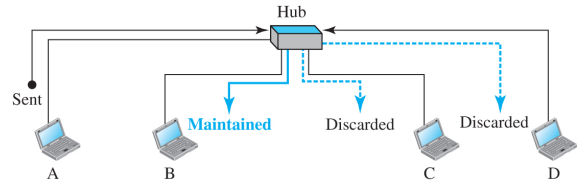

1. 허브 : 물리층에서마나 동작

중계기(repeter) : 신호가 너무 약하게 되거나 훼손되기 전에 신호를 수신하여

원래의 비트 형태를 재생하고 증폭한다. (필터링 기능x)

​

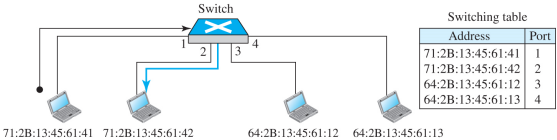

2. 링크 계층 교환기(스위치)

물리층에서 수신한 신호를 재생성하며,

데이터 링크층에서는 프레임 내의 MAC 주소를 검사한다.

필터링 기능이 존재하며, 같은 네트워크이므로 프레임의 MAC 주소를 변경하지 않는다.

​

+투명 학습 교환기

동적 테이블을 이용하여 주소를 포트로 자동적으로 변환한다.

​

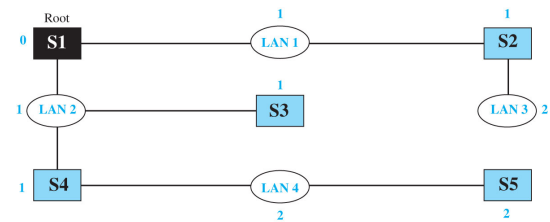

스패닝 트리 : 루프가 없는 그래프

스위치 -> LAN에서 비용 1, LAN -> 스위치 비용 0으로 계산하여

최적화된 경로만 남기고 나머지 경로는 bloc하여 loop를 막는다.

​

3. 라우터

물리층, 데이터 링크층, 네트워크층에서 동작한다.

독립적인 네트워크를 연결하는 인터네트워킹 장치이다.

​

물리주소와 IP를 갖는다.

MAC가 도착한 인터페이스 주소와 일치하는 패킷만 처리한다.

패킷을 전달할 때 해당 패킷의 MAC 주소를 모두 변경한다.

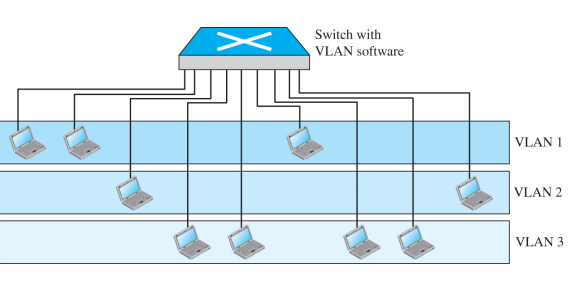

- VLAN

가상 근거리 통신망이다.

서로 다른 물리적인 LAN에 속해 있을 때 두 지국 사이의 가상 연결을 설정한다.

경비와 시간이 절약되며, 가상 작업반의 생성, 보안성 등의 장점이 존재한다.
